さて、アオシマさん S13シルビアの解説編です。
前回のボタン電池内蔵の種明かしをしていきますよ。
この電源の用途は、・・・
ライトの電飾でした。・・・結局、合計１９個もLEDを使用してしまいました。
そのプロセスをご紹介します。
最初にボディ側の加工から。

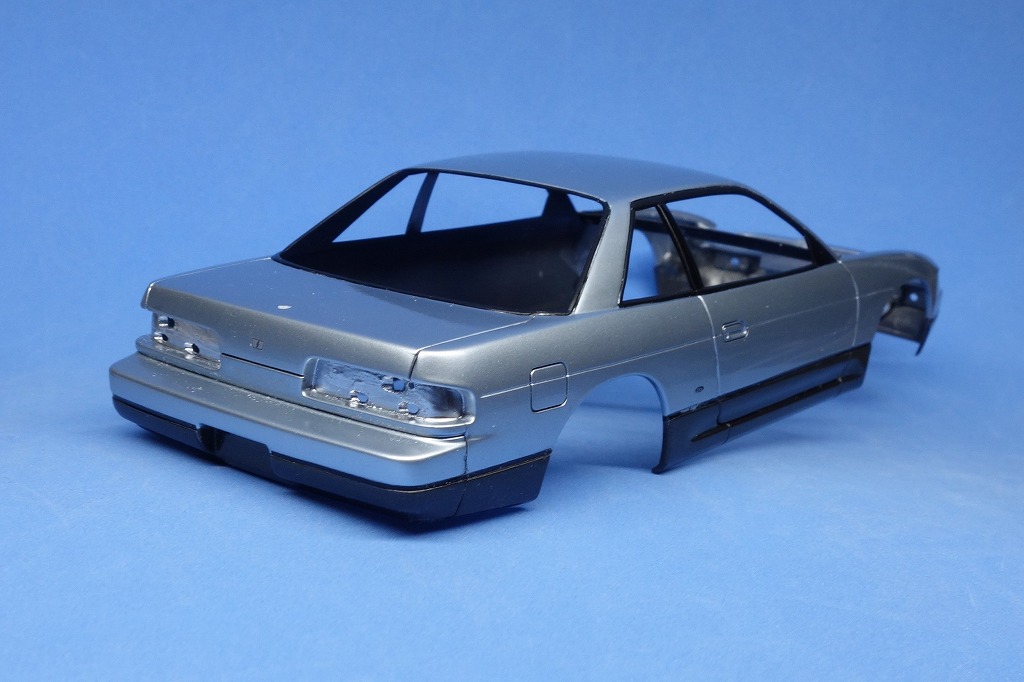

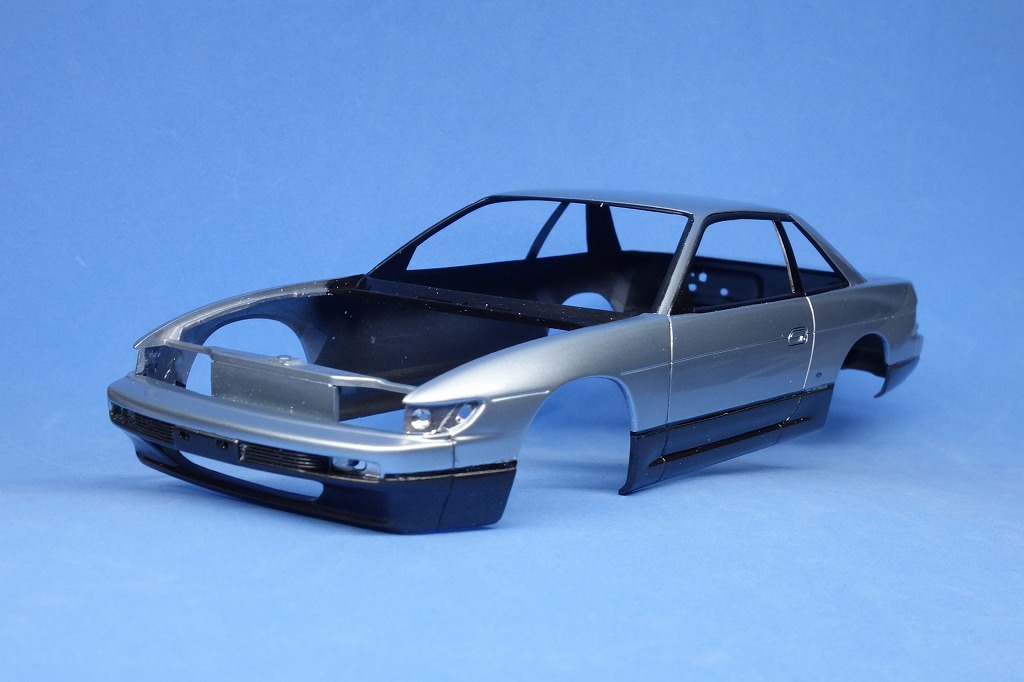

ボディのLED埋め込み場所に孔を開けていきます。

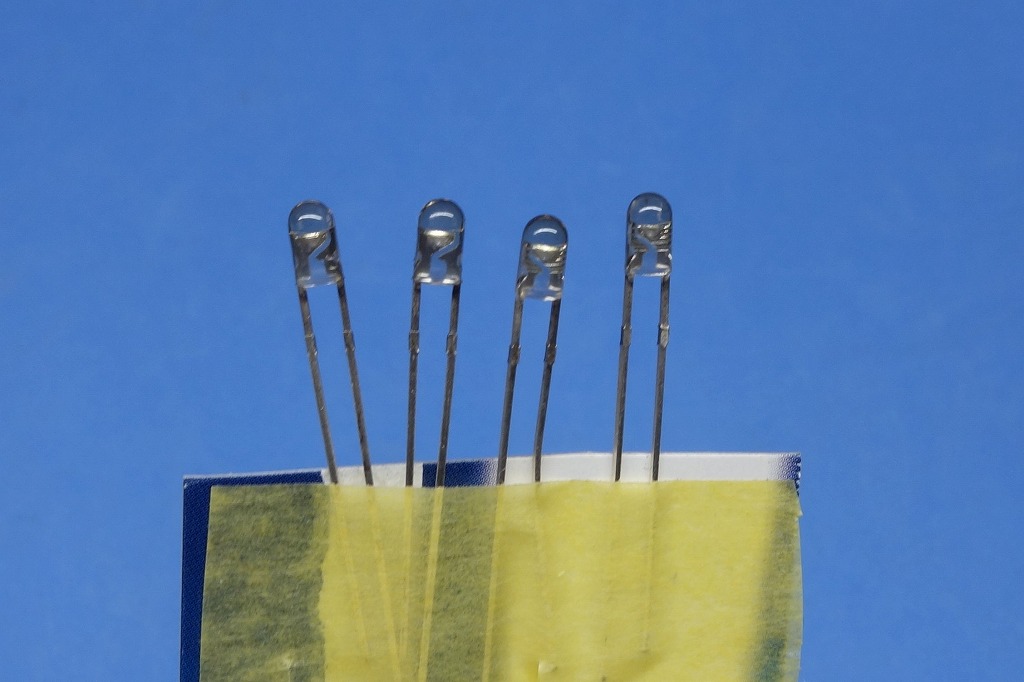

ヘッドランプ用の3mm径の白色LEDには、少しスモークブラウン調のクリア塗装をしておきます。
ウインカーやテールランプにはチップLEDを使用します。

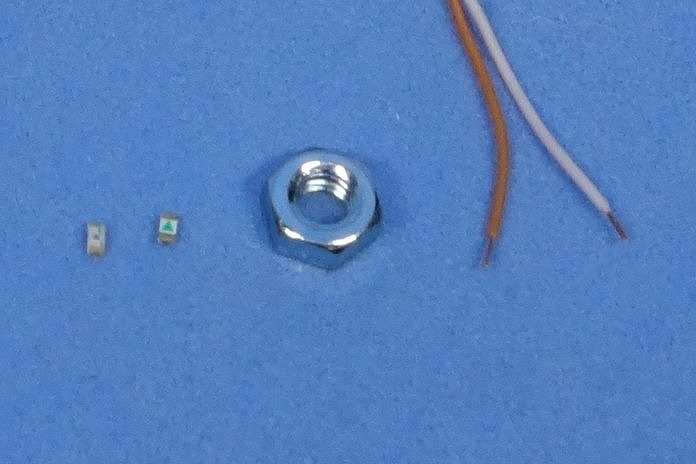

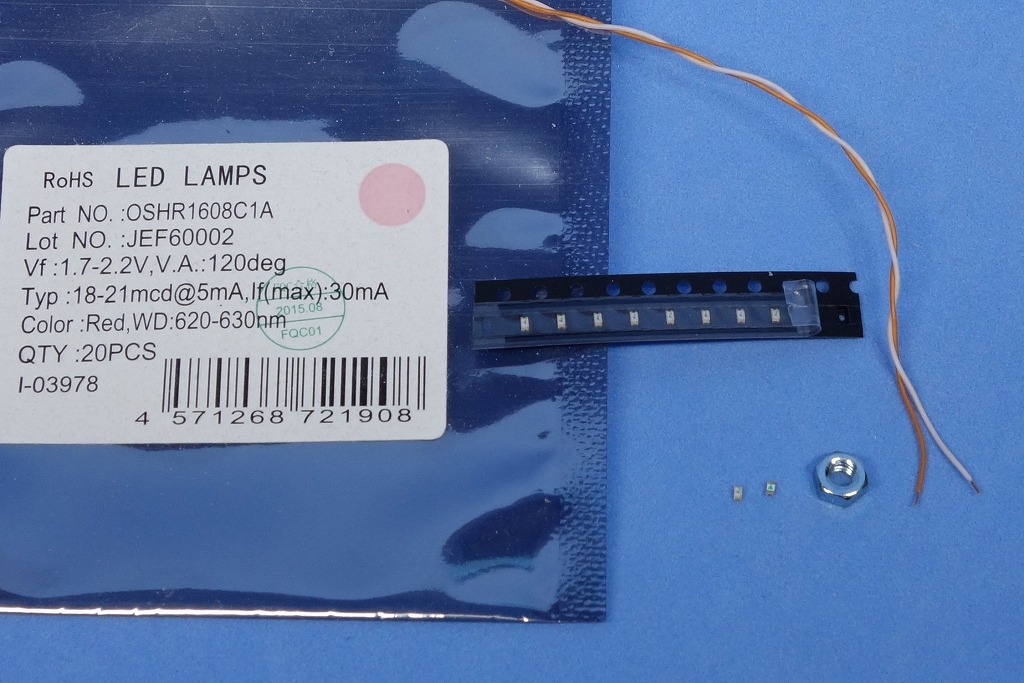

用途により発光色は異なりますが、どれも次の写真と同サイズで「1608」と呼ばれる1.6mm x 0.8mm サイズのものです。
M3ナットはサイズの参考用に置いたものです。
電線は実際に使用するツイストペアバラシ線です。
右側のLEDは裏返しになっており、端子部と極性記号が見えます。
向かって下側（アノード）から上側（カソード）に電流を流すと発光します。
金色の端子部に右の電線をハンダ付けします。

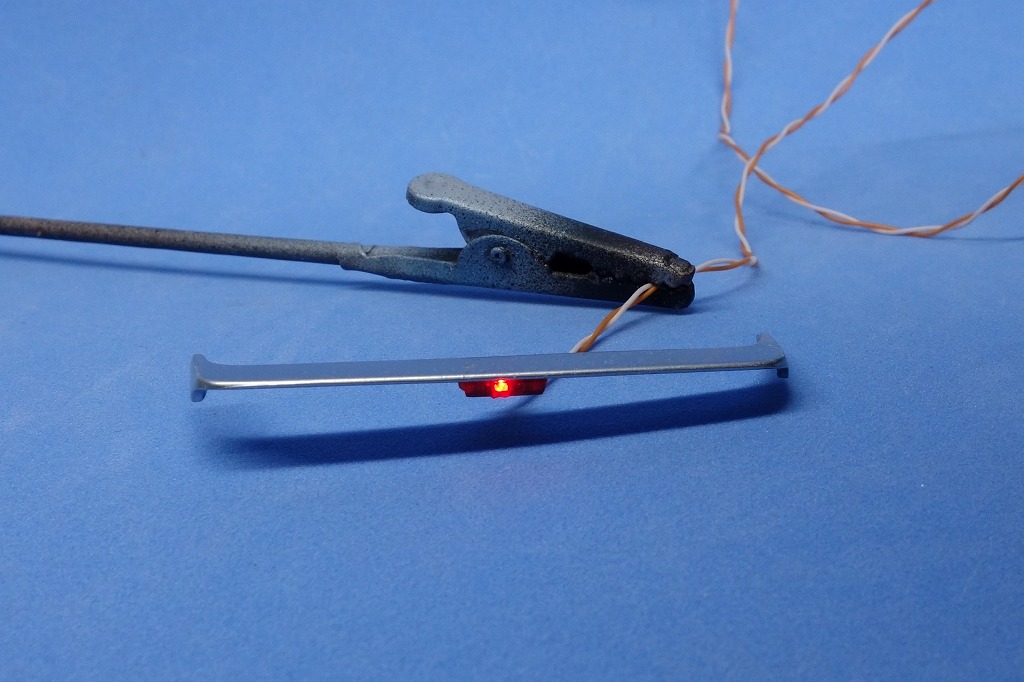

電線をハンダ付けしたLEDをリアスポイラー内のハイマウントストップランプに埋め込みました。テスト発光は次の写真の通りです。
配線済のチップLEDをボディ内側からゼリー状瞬間接着剤で固定します。
白線がマイナス（カソード側）です。マイナス側配線はフロント、リア共になるべく１本にまとめます。
テールランプ側もLEDを取り付け、ウインカーレンズを接着します。スポイラーも取り付けます。

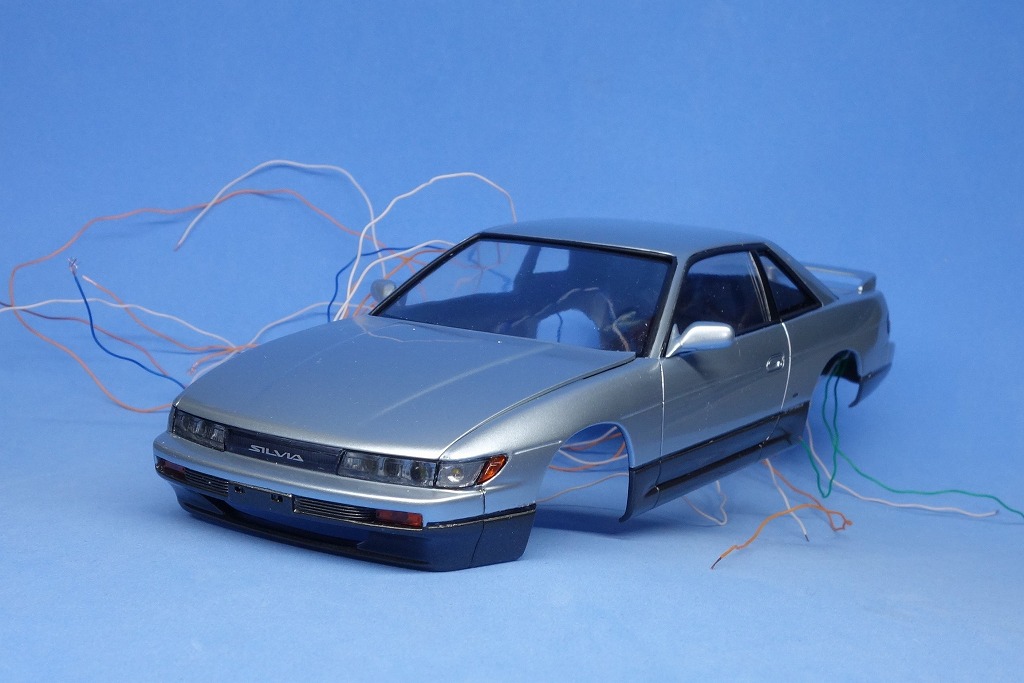

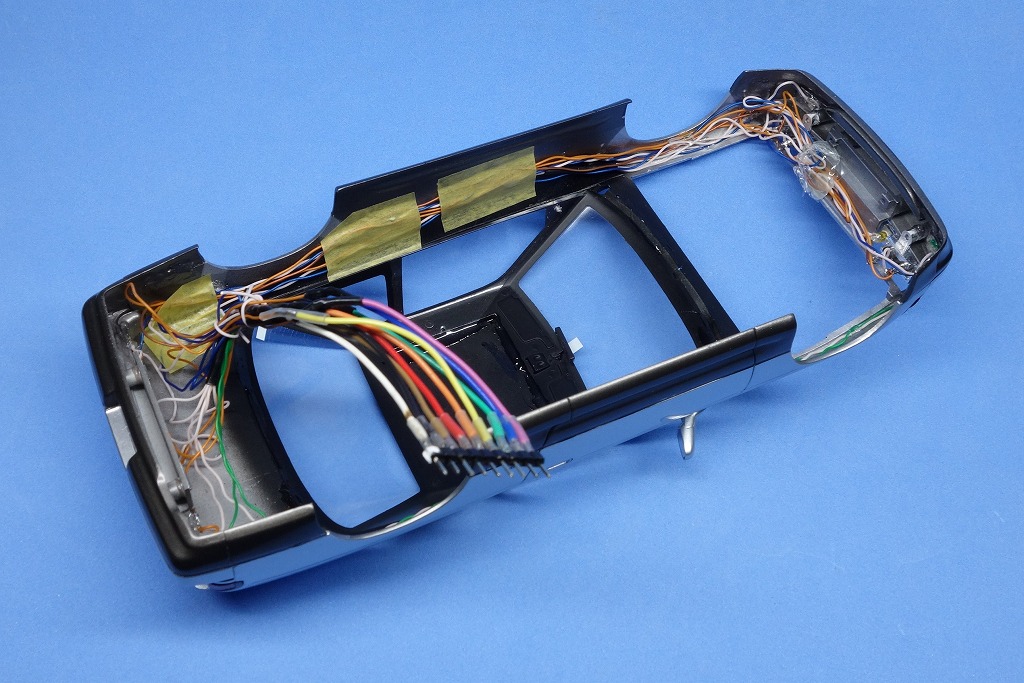

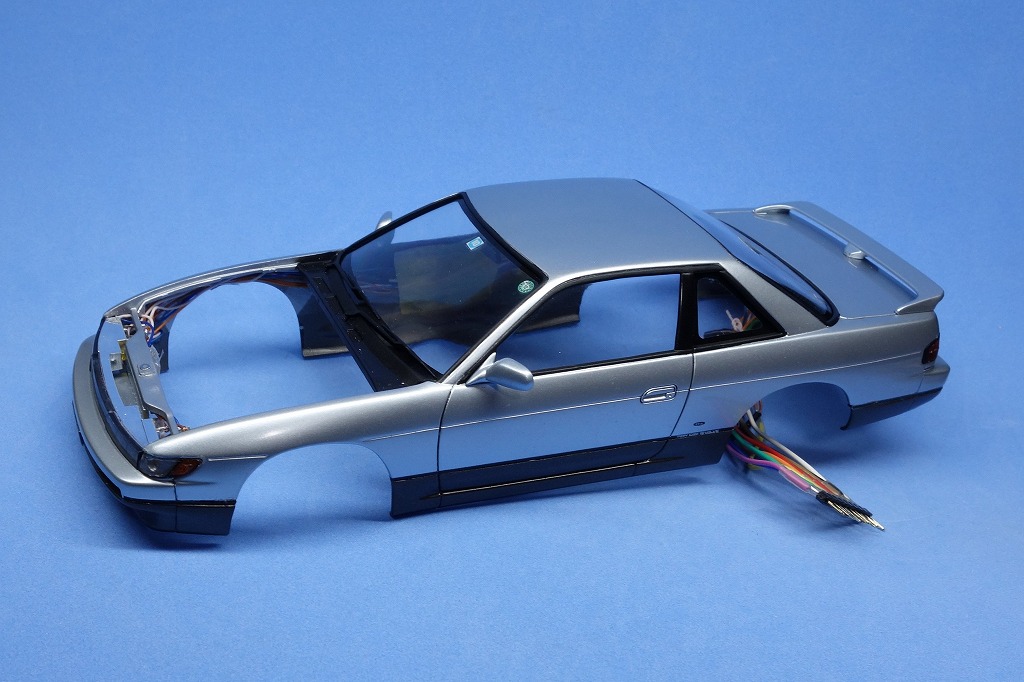

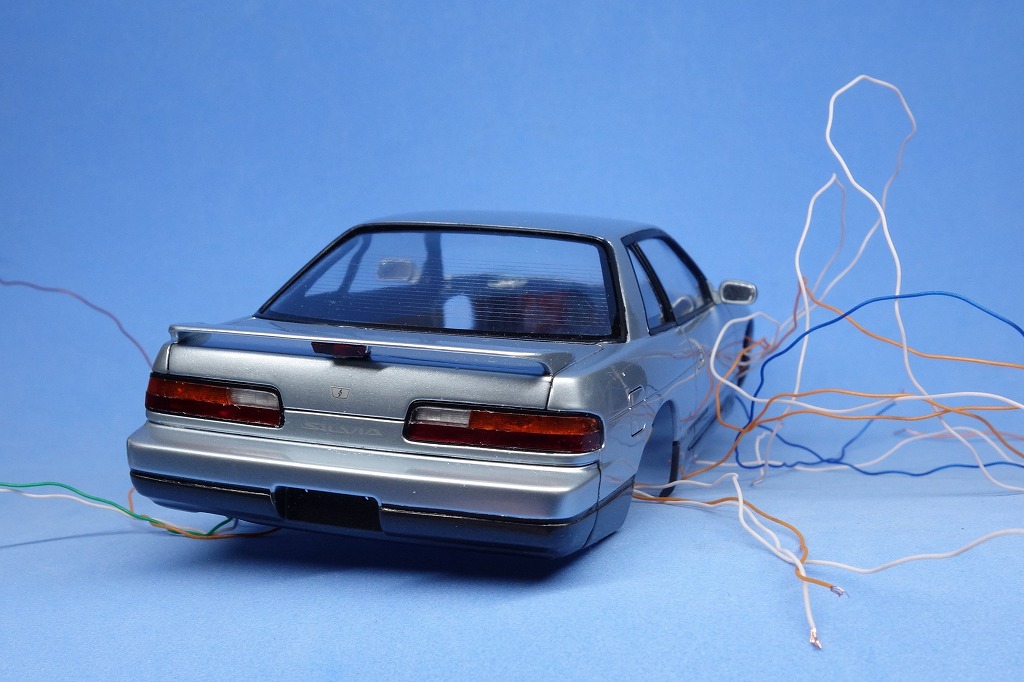

配線をまとめて、ボディ内側に固定します。

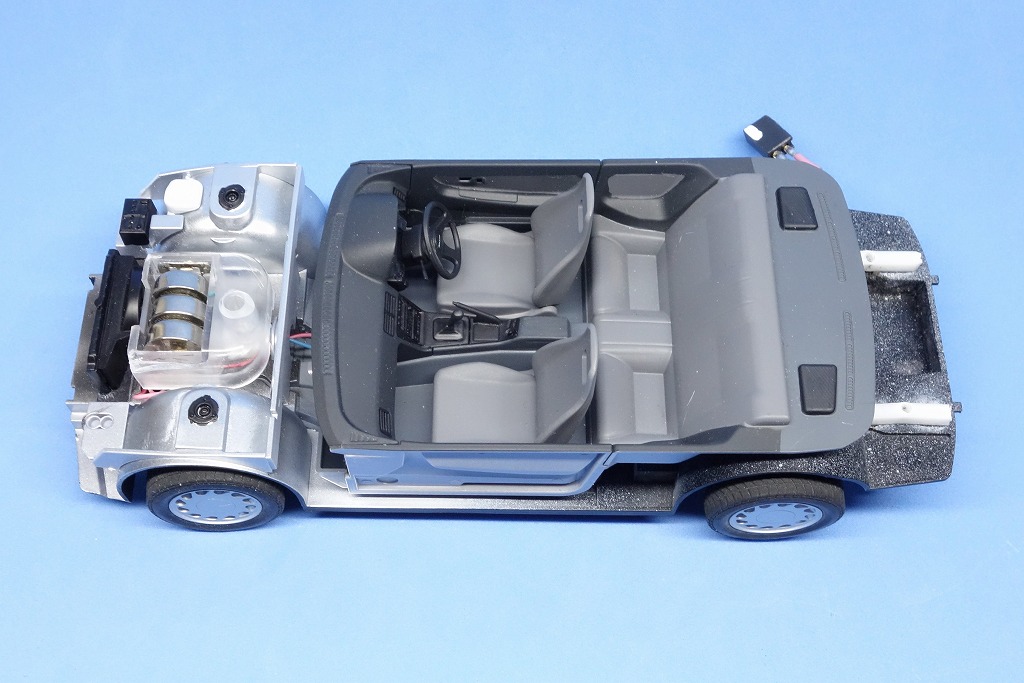

次はシャシー側です。ボンネットは開閉可能なので、本来エンジンが載る場所にLR44ボタン電池ｘ３個が入る電池ボックスを仕込みます。これはタミヤ RX-7のときに使った100均のランプと同じものです。
スイッチは前輪の間にランプをバラシたリードスイッチ（磁石を近づけるとONになるスイッチ）を仕込んでいます。
（多分数十mAならば耐えられるはず・・・；写真ありません、悪しからず。最初の写真で前輪の間の床に写っていたのはマグネットなのです。）
今回は大量にLEDを投入したので、制御もマイコン制御で行います。
「S13シルビア」のランプ系統は以下のように分けて制御できるようにしています。
（１）ヘッドライト（下向き） 白色 3mm砲弾型 ｘ２
（２）ヘッドライト（上向き） 白色 3mm砲弾型 ｘ２
（３）車幅灯 温白色 チップＬＥＤ ｘ２
（４）フォグランプ 黄色 チップＬＥＤ ｘ２
（５）ウインカー（左） 黄色 チップＬＥＤ ｘ３
（６）ウインカー（右） 黄色 チップＬＥＤ ｘ３
（７）テールランプ（ストップ共用） 赤色 チップＬＥＤ ｘ４
（８）ハイマウントストップランプ 赤色 チップＬＥＤ ｘ１
以上、ＬＥＤは計８系統、１９個使用します。
制御はArduinoで行ってもよいかと思っていましたが、今回は機能とスペースの都合上、PICにしました。
PICはMicrochip社のマイクロコントローラで、プログラミングはC言語で行います。

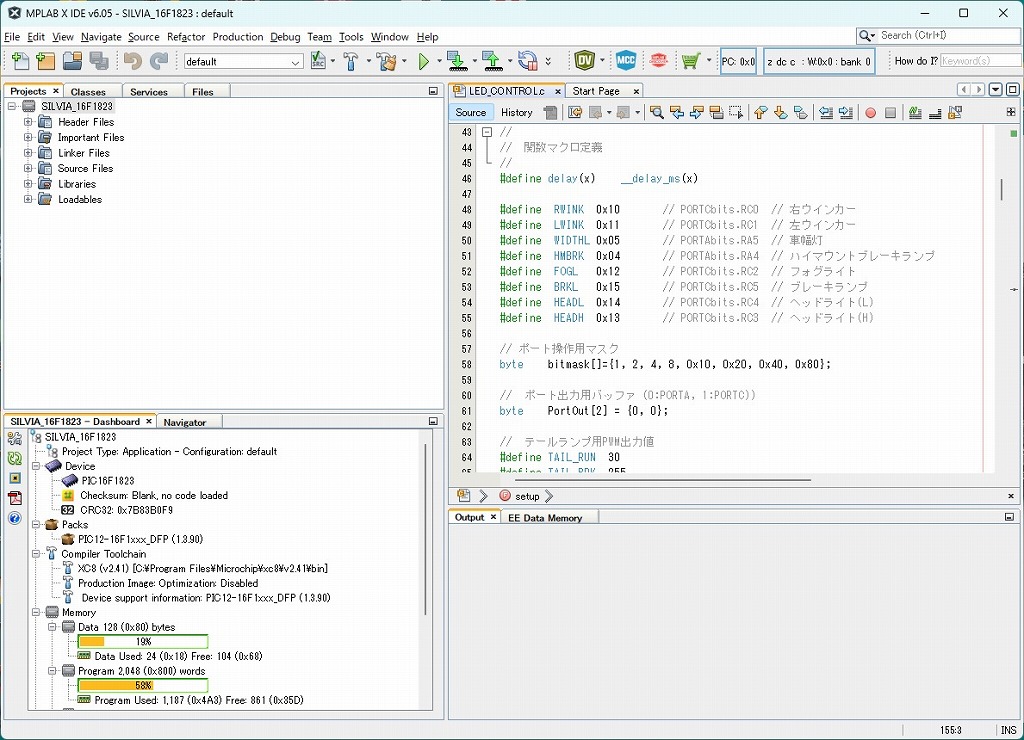

開発ツール「MPLAB X IDE」（統合開発環境）及び「XC8」（Cコンパイラ）は無償で提供されています。
（因みにArduinoもC言語ライクなArduino言語を使用します。）
８系統のLEDを制御するため、DIP８ピンのPICだと入出力は最大６個（出力は５個）なので、それよりも入出力数の多い１４ピンのものを採用します。
今回使用したのはPIC16F1823です。
このチップは入出力１２個を備えており（ただし１個は入力のみ）、LEDの明度制御に適したPWM機能も備えている多機能チップです。
少々オーバースペック感もありますが、手持ちにあったのでこれを使用します。

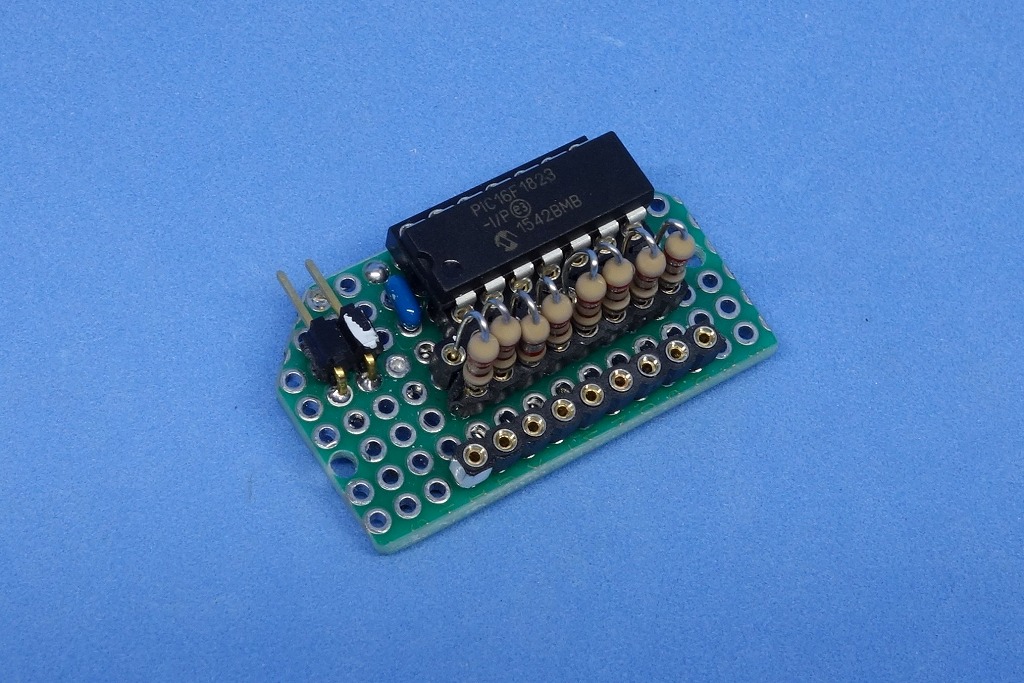

制御基板はユニバーサル基板を切り出して作成しました。
上段14ピンのDIP ICソケットはPIC用、その下の8ピンx2列のソケットは電流制限用抵抗を挿すためのものです。
最下段の9ピンソケットは車体（LED）への接続用です。
プログラムは「路肩駐車状態からライト点灯、ウインカーを出して発車して、途中ブレーキを踏んで、ウインカーを出して停車、消灯」をシミュレートしたものです。
（プログラム詳細は恥ずかしいので非公開です。）
プログラムのサイズはメモリ容量の約60%、データは約20%の使用でした。
特に最適化は行っていませんでしたが、もう少しの機能は組み込めそうですね。
LEDは発光色や品番により電圧降下（Vf）や発光効率（明度）が異なりますので、後から調整できるようにしておきます。
車体に取り付けたLEDは駆動単位で電池に接続して明度を確認し、抵抗値を決めておきます。
プログラムを焼き込んだ（といってもフラッシュROMですが ）PICをソケットに挿し、抵抗も所定の対応ソケットに挿します。
今回は電源4.5Vで、（一番暗いはずの）車幅灯用（2個並列）が1.8ｋΩ、その他は全て220Ωとしました。
テール（ブレーキ）ランプLEDは走行中とブレーキ作動時を兼ねているので、PWMで２段階に明度を切り替えています。
左上コネクタが電源供給用、下の9ピンソケットが車体LED用です。
制御基板をプラモ本体に組み込みます。
制御基板は模型のトランク部分にネジ止めし、全てコネクタ接続する方式にして、改造・メンテが必要な際は取り外しができるように配慮しています。
ということで、何とか完成に漕ぎ着けました。
完成後のライト点灯動画を披露いたしましょう。
どうぞ。
youtu.be
では、製作まとめです。
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
キット： アオシマ 1/24 ザ・モデルカー '88 S13 シルビア K's／'91 PS13 シルビア K's（2in1）
完成年月： 2023年5月
コメント：
アオシマさんのS13シルビアのキットは2007年頃の発売でしょうか？タミヤさんよりも新しいキットです。キットではエンジン上半分が再現されていますが、今回はS13型Q'sで製作し、灯火類の電飾も行うため、エンジン搭載はオミットして電池スペースにしてしまいました。アルミホイールも後期型しか付属していないので、前期型を再現するためにタミヤさんのアフターサービスにお世話になりました。
今回、電飾のLEDを多数取り付けましたので、この工作が一番苦労しましたね。プログラム自体は以前作成したPICバージョンのプログラムが紛失してしまい、Arduinoに移植バージョンを再度PICに移植・改造しました。
PICはチップ毎に初期設定の仕方（レジスタ名と設定値）や入出力ポート名が結構違うので、新しいチップを扱う際はデータシートとの格闘が必要です。
やはり積載スペースが許せばArduinoがお手軽ですね。Arduinoはハード初期化部をプラットホームが吸収しており、ほぼ統一した手順で扱えるからです。Arduino化したAtmel AVRチップのみを載せるという手もありますが。次回（あれば）の検討課題です。
